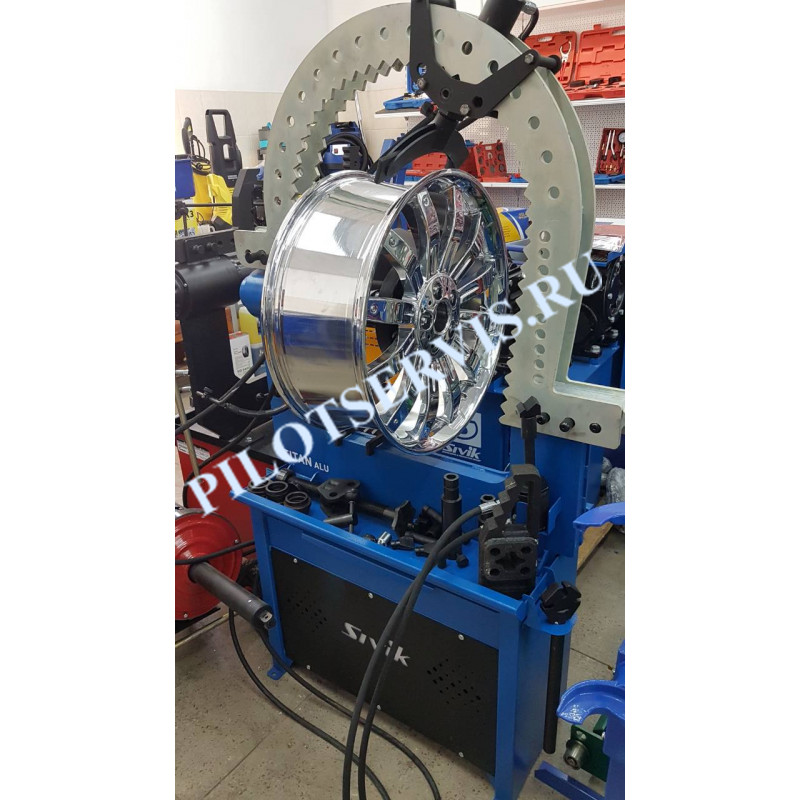

Дископравильный стенд Sivik Титан ALU Компакт

Стенд «Титан ALU Компакт» предназначен для восстановления поврежденных
ободов легкосплавных литых и кованных колёсных дисков.
Стенд может применяться в автотранспортных предприятиях, станциях
технического обслуживания автомобилей и шиномонтажных мастерских.
Стенд предназначен для эксплуатации в закрытых отапливаемых помещениях,
защищённых от атмосферных осадков при температуре воздуха от +10 до +35 °С и
относительной влажности от 30 до 85%

Устройство стенда:

Устройство стенда представлено на рисунке 1. Рама стенда состоит из корпуса
(поз.1 ) и закреплённой на нем стойки (поз.2). В корпусе расположена гидростанция
(поз.3). В стойке закреплены: пульт (поз.4) управления гидроцилиндрами, вал (поз.5)
с планшайбой (поз.6) и гидроцилиндр D60 (поз.8) . Для фиксации вала имеется
барашек (поз.7). Сверху на стойке установлен подвижный мост (поз.9). Между
пластинами моста имеются переставляемые: консоль (поз.10), упор (поз.11) и рамка
(поз.12). В рамке закреплён гидроцилиндр D50 (поз.13). Для фиксации
гидроцилиндра имеется винт (поз.14). На гидроцилиндре через удлинитель (поз.15)
установлен поджим (поз.16). Рабочие положения моста, консоли, упора и рамки
фиксируются пальцами (поз.17). В любом месте моста может быть расположен
магнитный указатель биения (поз.18). На стойке имеется передвижной кронштейн
(поз.19) для гидроцилиндра. Сбоку корпуса в держателе вставлен ключ (поз.20). В
корпусе имеется выдвижной ящик (поз.21) для принадлежностей.

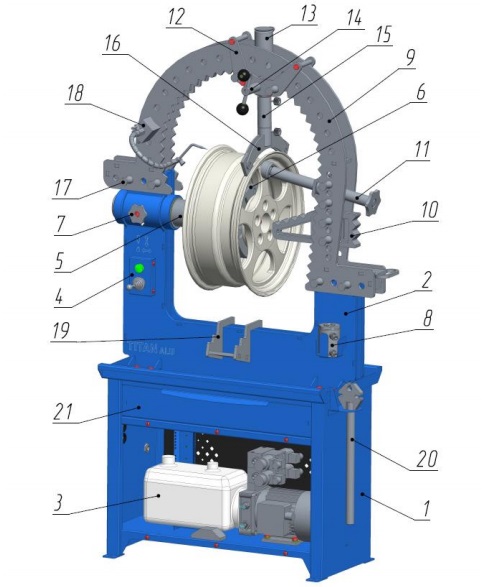

Рисунок 1. Устройство стенда для правки автомобильных дисков: 1 – корпус; 2 – стойка; 3 – гидростанция; 4 – пульт; 5 – вал; 6 – планшайба; 7 – барашек; 8 – гидроцилиндр D60; 9 – мост; 10 – консоль; 11 – упор; 12 – рамка; 13 – гидроцилиндр D50; 14 – винт; 15 – удлинитель; 16 – поджим; 17 – палец; 18 – указатель биения; 19 – кронштейн; 20 – ключ; 21 – ящик.

Основные функции

• «Мост», закреплённый с двух сторон, используется в качестве жесткого упора. Это исключает люфт при правке и сокращает время, затраченное на восстановление диска.
• Гидравлический привод с максимальным усилием в зоне правки до 5 тонн, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска.
• Рамка с гидроцилиндром, удлинителями и поджимом используется для более жесткой фиксации диска во время правки
• Упор используется для более жесткой фиксации диска во время правки, а также для правки спицы колеса
